一、产品简介

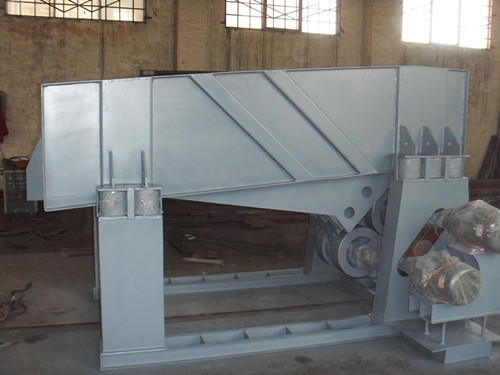

ZFK系列振动放矿机的放矿过程是利用两台电动机带动激振器驱动放矿槽沿倾斜方向做周期直线往复振动来实现，当放矿槽振动的加速度垂直大于重力加速度时，槽中的物料被抛起,并按照抛物线的轨迹向前跳跃运动，抛起和下落在瞬间完成，由于激振器的连续激振，给放矿槽连续振动，槽中的物料连续向前跳跃，以达到放矿的目的。
二、安装与调试
1、座式放矿机安装前，先把现场基础与放矿机安装图对照，检查后，预埋钢板，钢板厚度为20mm，平面度不大于1.5%。
2、放矿机安装完毕，调整好相对位置，电动机的轴线应低于激振器轴线2-3mm,再把电机支架、弹簧底座与预埋钢板点焊牢。
3、要求两台电机转向必须相反。 、
4、安装完毕运行4 ～ 6小时，机体运行平稳，横摆不大于0.5mm，再调整激振器螺栓紧固情况。
5、在使用中若处理量不够，在允许的情况下，可调整激振器激振力的大小，以达到*佳效果。
三、技术参数表
参数 | 入料粒度 | 处理量 | 配用电机 | 筛孔尺寸 | 振频Hz | 双振幅 mm | 参考重量kg | ||||
型 号 | 型号 | 数量 | 型号 | 功率kw | 电压v | ||||||
ZFK-1560 | <300 | 80～400 | JJZZ-50-6 | 4 | Y132S-6 | 3.0×4 | 380 | 8～50 | 16 | 6～10 | 12000 |
ZFK-1860 | <300 | 100～500 | JJZZ-100-6 | 4 | Y132M2-6 | 5.5×4 | 380 | 8～50 | 16 | 6～10 | 14100 |
ZFK-2060 | <300 | 120～550 | JJZZ-100-6 | 4 | Y132M2-6 | 5.5×4 | 380 | 8～50 | 16 | 6～10 | 16300 |
ZFK-1880 | <300 | 140～650 | JJZZ-100-6 | 4 | Y160M-6 | 7.5×4 | 380 | 8～50 | 16 | 6～10 | 17500 |
ZFK-2090 | <300 | 180～750 | JJZZ-100-6 | 6 | Y132M2-6 | 5.5×6 | 380 | 8～50 | 16 | 6～10 | 22500 |
ZFK-2560 | <300 | 160～700 | JJZZ-160-6 | 4 | Y160M-6 | 7.5×4 | 380 | 8～50 | 16 | 6～10 | 18100 |
ZFK-2590 | <300 | 220～900 | JJZZ-160-6 | 6 | Y160M-6 | 7.5×6 | 380 | 8～50 | 16 | 6～10 | 28500 |
ZFK-3090 | <300 | 300～1100 | JJZZ-160-6 | 6 | Y160M-6 | 7.5×6 | 380 | 8～50 | 16 | 6～10 | 34200 |
